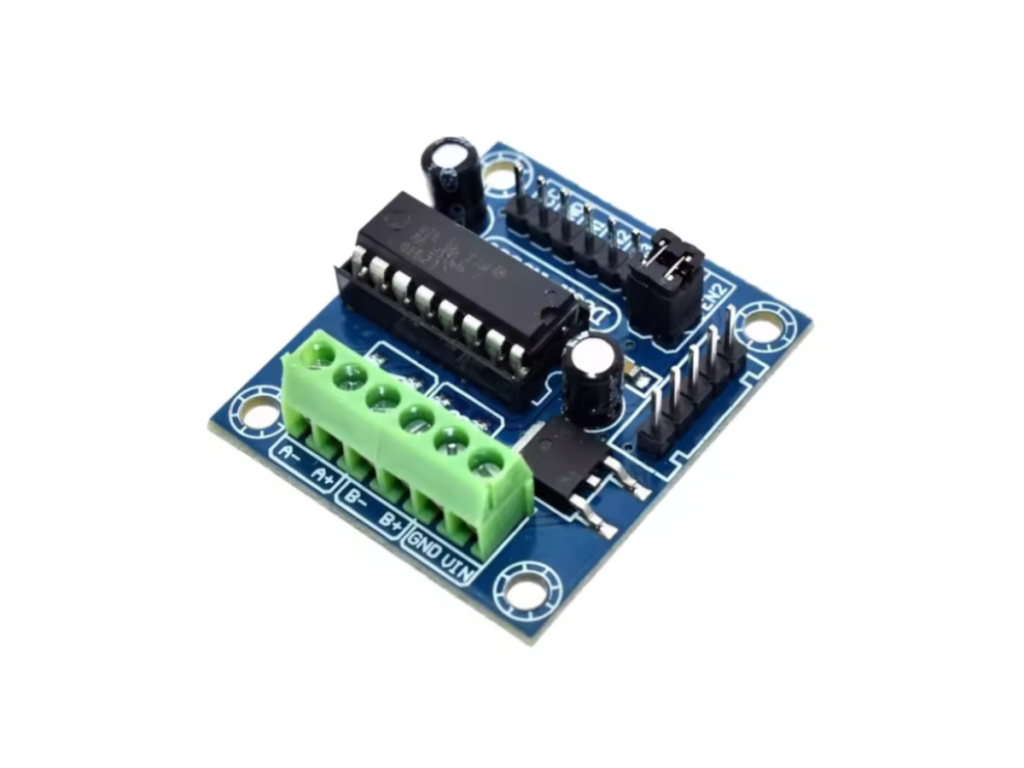

L293D Kétcsatornás mini motorvezérlő modul DC és léptetőmotorokhoz, PWM
- Vezérlő IC: L293D
- Csatornák száma: 2 (A és B csatorna)
- Modul tápfeszültség (logika): 5V DC
- Motor tápfeszültség (VIN): 7–24V DC
L293D kétcsatornás mini motorvezérlő modul – DC és léptetőmotorokhoz, PWM sebességszabályzás, 7–24V
Az L293D kétcsatornás mini motorvezérlő modul egy kompakt, az L293D H-híd IC-re épülő meghajtó panel, amellyel egyszerre 2 db DC motort vagy 1 db 4 vezetékes léptetőmotort vezérelhetsz mikrovezérlős projektjeidben. A modul 7–24V motortápot kezel, a forgásirány a vezérlőpinekkel (IN1–IN4), a sebesség pedig PWM jelekkel szabályozható az EN1/EN2 engedélyező lábakon keresztül. A mindössze 39 × 35 mm-es panel csavaros sorkapcsos motorkimenettel és tüskesoros vezérlőcsatlakozással rendelkezik, így Arduino, ESP32, STM32 és más mikrovezérlő rendszerekbe egyszerűen beépíthető.
💡 Miért érdemes ezt a modult választani?
- ⚙️ Kétcsatornás H-híd meghajtás 2 db DC motor egyidejű, egymástól független irány- és sebességvezérlése.
- 🔄 DC és léptetőmotor kompatibilis 2 DC motor vagy 1 db 4 vezetékes (bipoláris) léptetőmotor vezérlésére alkalmas.
- ⚡ 7–24V motortáp Széles tápfeszültség-tartomány különböző méretű motorokhoz.
- 📐 Kompakt méret Mindössze 39 × 35 mm-es panel, kis helyen is elfér.
📊 Műszaki adatok
| Termék típusa | Kétcsatornás motorvezérlő modul (H-híd) |
|---|---|
| Vezérlő IC | L293D |
| Csatornák száma | 2 (A és B csatorna) |
| Modul tápfeszültség (logika) | 5V DC |
| Motor tápfeszültség (VIN) | 7–24V DC |
| Kimeneti áram csatornánként | 600 mA (folyamatos), max. 1,2A (csúcs) |
| Sebességszabályzás | PWM (EN1, EN2 lábakon) |
| Irányváltás | IN1–IN4 vezérlőpinekkel |
| Motorvédelem | Beépített visszaáramú dióda védelem (L293D IC-ben) |
| Motorkimenet | 6 pólusú csavaros sorkapocs (A−, A+, B−, B+, GND, VIN) |
| Vezérlő csatlakozás | 8 pines tüskesor (VCC, GND, IN1, IN2, IN3, IN4, EN1, EN2) |

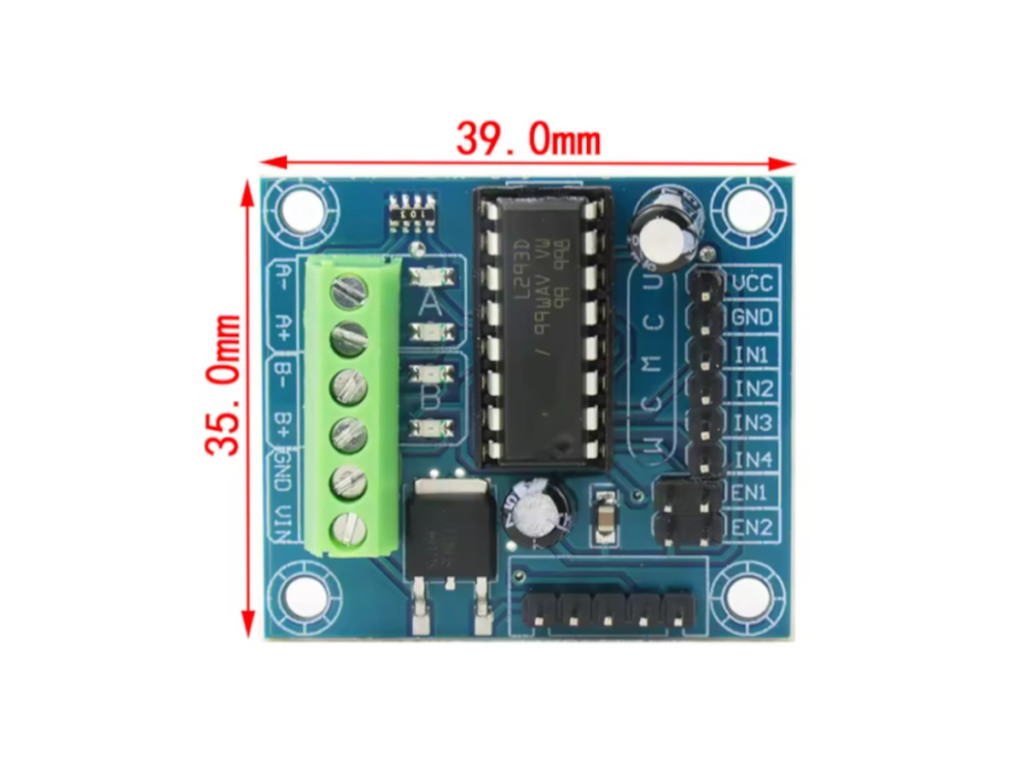

| Panel méret | 39 × 35 mm |
| Kompatibilis eszközök | Arduino UNO / Nano / Mega, ESP32, ESP8266, STM32, Raspberry Pi |
| Tipikus felhasználás | Robotika, modellautó, léptetőmotor vezérlés, CNC, oktatási projektek |
| Megjegyzés | Nagyobb áramfelvételű motorokhoz (>600 mA) erősebb meghajtó (pl. L298N) ajánlott. |
🔍 A legfontosabb paraméterek
- L293DVezérlő IC
- 7–24VMotor tápfeszültség
- 600 mAÁram / csatorna
- 39×35 mmPanel méret
💡 Mire használható?
-
Robotika és modellautók 2 DC motor egyidejű irány- és sebességvezérlése robotok, vonalkövető járművek és RC projektek meghajtásához.
-
Léptetőmotor vezérlés 1 db 4 vezetékes (bipoláris) léptetőmotor pontos pozíció- és sebességvezérléséhez.
-
Oktatási és hobbiprojektek Arduino és mikrovezérlős kurzusokon a motorvezérlés és a H-híd működésének gyakorlati tanulásához.
-
Automatizálás és CNC Kisebb automatizált mechanizmusok, szállítószalagok, CNC rajzgépek és adagolók mozgatásához.
🛡️ Előnyök és funkciók
-
Kétcsatornás, független vezérlés: Mindkét motor iránya és sebessége külön-külön szabályozható, akár eltérő PWM értékekkel.
-
Beépített védelem: Az L293D IC tartalmazza a visszaáramú diódákat, amelyek megvédik a vezérlőt a motor induktív csúcsaitól.
-
Kompakt kialakítás: A 39 × 35 mm-es panel minimális helyet foglal, ideális szűk robotvázakba vagy kis projektdobozokba.
-
Csavaros sorkapocs: A motorkábelek és a tápvezetékek csavaros sorkapcson csatlakoznak, biztonságosan és forrasztás nélkül.
-
PWM sebességszabályzás: Az EN1 és EN2 engedélyező lábakra adott PWM jel 0–100% között állítja a motor sebességét.
⚠️ Mire kell figyelni a használat során?
-
Áramkorlát: Az L293D csatornánként max. 600 mA folyamatos áramot biztosít (csúcsban 1,2A). Nagyobb motorokhoz erősebb meghajtó (pl. L298N, TB6612) szükséges.
-
Hőtermelés: Tartós, nagy terhelés mellett az IC melegedhet. Hosszabb üzemnél biztosíts megfelelő szellőzést vagy hűtőbordát.
-
Külön motor- és logikai táp: A modul logikája 5V-ot igényel (VCC), a motortáp (VIN) ettől függetlenül 7–24V – ne keverd össze a két tápot.
-
Feszültségesés: Az L293D-n belül kb. 1,4–2V feszültségesés keletkezik, ezért a motoron a VIN-nél alacsonyabb feszültség jelenik meg.
-
PWM frekvencia: A tipikus ajánlott PWM frekvencia 1–20 kHz; túl alacsony frekvencián a motor berreghet, túl magason hatékonysági veszteség léphet fel.
🔌 Bekötési útmutató
| Csatlakozási pont | Funkció |
|---|---|
| VCC | 5V logikai tápfeszültség (mikrovezérlő felől) |
| GND | Közös föld (mikrovezérlő + motortáp) |
| VIN | Motor tápfeszültség bemenet (7–24V DC) |
| IN1, IN2 | A motor irányjelei (HIGH/LOW kombináció = előre/hátra/leállás) |
| IN3, IN4 | B motor irányjelei (HIGH/LOW kombináció = előre/hátra/leállás) |
| EN1 | A motor engedélyezés / PWM sebességszabályzás |
| EN2 | B motor engedélyezés / PWM sebességszabályzás |
| A−, A+ | A motor kimeneti csatlakozás (sorkapocs) |
| B−, B+ | B motor kimeneti csatlakozás (sorkapocs) |
🧩 Bekötési tippek
-
Közös GND: A mikrovezérlő és a motortáp földjét mindig kösd össze a modul GND pontján.
-
EN jumper eltávolítása: Ha a modul EN lábakon jumperrel rendelkezik (alapból HIGH), a PWM vezérléshez vedd le a jumpert és kösd az EN-t a mikrovezérlő PWM képes lábára.
-
Szűrő kondenzátor: A motor csatlakozásánál érdemes 100 nF kerámia kondenzátort párhuzamosan kötni a zavarszűrés érdekében.
❓ Gyakori kérdések (GYIK)
-
⚙️ Hány motort tud egyszerre vezérelni az L293D modul?A modul egyszerre 2 db DC motor vagy 1 db 4 vezetékes bipoláris léptetőmotor vezérlésére alkalmas, egymástól független irány- és sebességszabályzással.
-
⚡ Mekkora tápfeszültséget igényel a modul?A logikai rész 5V DC-t igényel (VCC), a motortáp (VIN) pedig 7–24V DC tartományban adható meg, a motor igényének megfelelően.
-
🔌 Mekkora áramot bír a modul csatornánként?Az L293D csatornánként 600 mA folyamatos áramot biztosít, csúcsban rövid ideig akár 1,2A-t is elvisel. Ennél nagyobb áramigényű motorokhoz erősebb meghajtó javasolt.
-
🔄 Hogyan szabályozható a motor sebessége?Az EN1 és EN2 engedélyező lábakra adott PWM jellel állítható a sebesség 0–100% között; az IN1–IN4 lábak kombinációja adja meg a forgásirányt.
-
🤖 Használható Arduino projektekhez?Igen, közvetlenül csatlakoztatható Arduino UNO, Nano és Mega alaplapokhoz, valamint ESP32, STM32 és Raspberry Pi rendszerekhez is.
-
⚠️ Miért melegszik az L293D IC nagy terhelésnél?Az L293D bipoláris tranzisztoros felépítésű, így az áram egy része hővé alakul az IC-ben. Tartós, nagy terhelésnél hűtőborda vagy szellőzés ajánlott a túlmelegedés elkerüléséhez.
