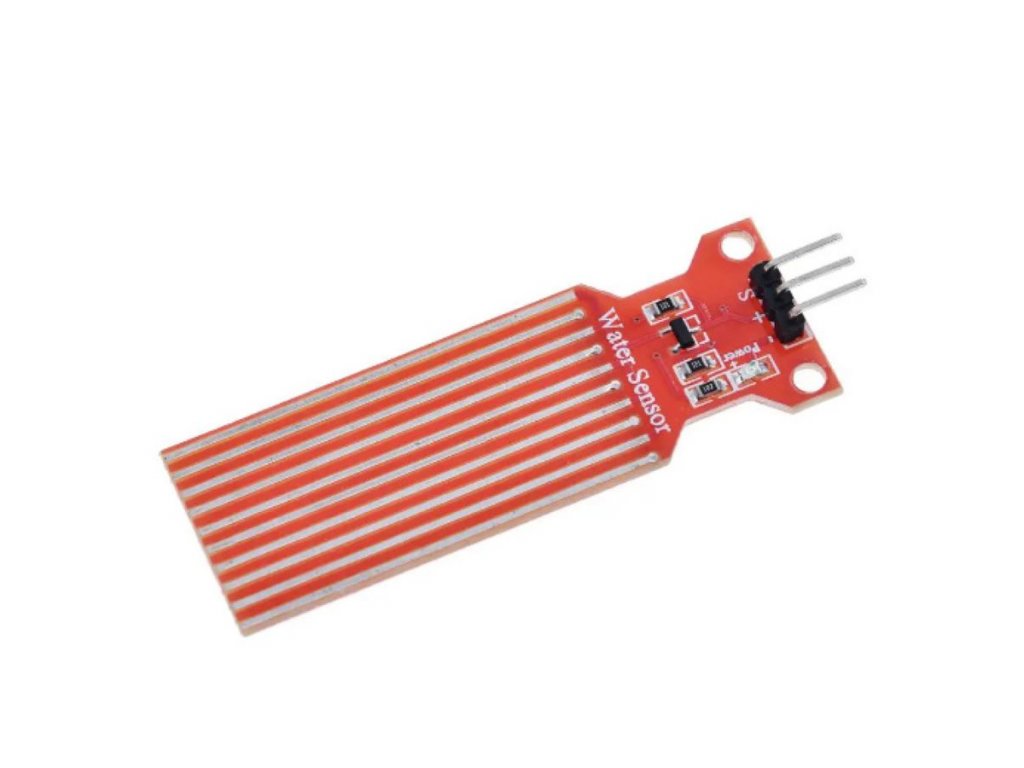

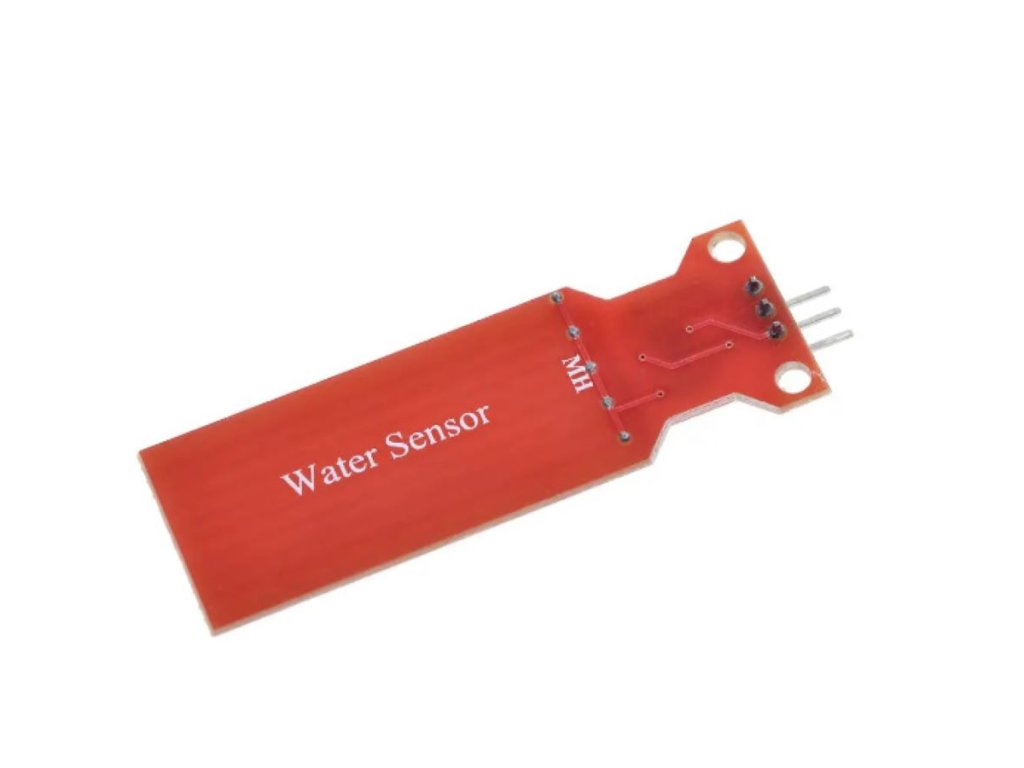

Eső és vízszint érzékelő szenzor modul mikrokontrollerhez – analóg

Eső és vízszint érzékelő szenzor modul mikrokontrollerhez – analóg

💡 Miért érdemes ezt a szenzort választani?

• 📡 Analóg érzékelés Folytonos, arányos kimenetet ad, amely digitálisan is kiolvasható.
• ⚡ Alacsony fogyasztás DC 3,3–5 V tápfeszültségről működik, legfeljebb 20 mA áramfelvétellel.
• 🧪 Korrózióálló PCB FR4 alapanyagú, oxidáció- és korrózióálló érzékelő felület.
• 🔌 Egyszerű bekötés Csak tápellátás és analóg, esetenként digitális kimenet szükséges a használatához.

📊 Műszaki adatok

🔍 A legfontosabb paraméterek

• 3,3–5 V DCTápfeszültség
• ≤20 mAÜzemi áram

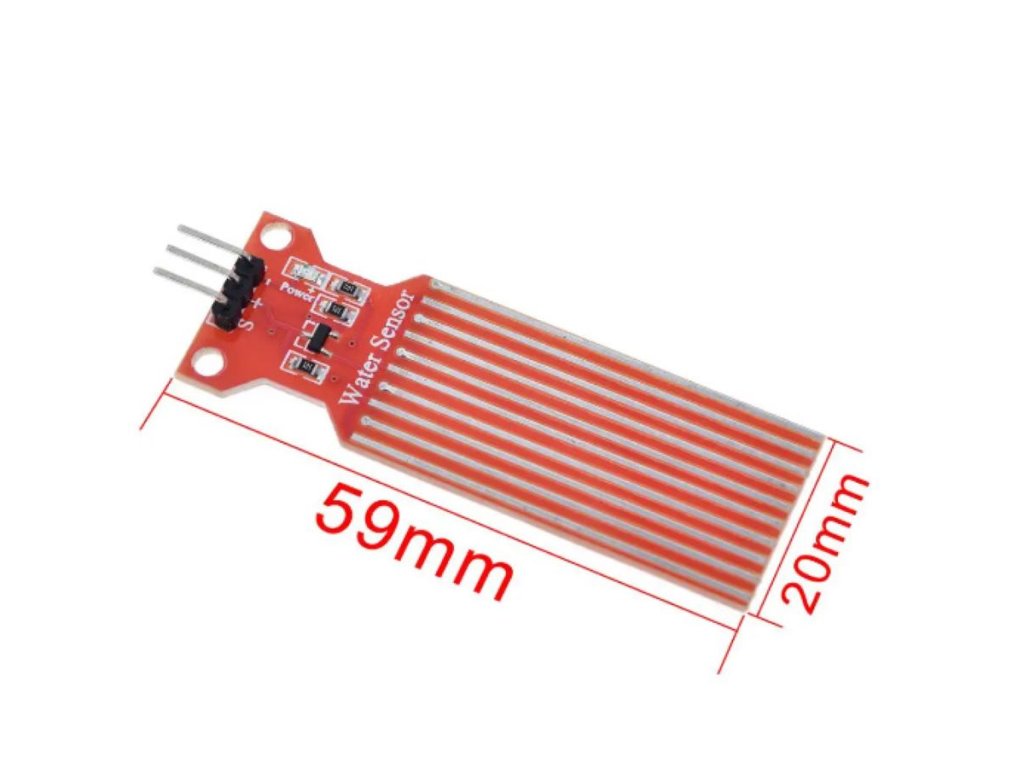

• 40×16 mmÉrzékelési terület
• Analóg AOKimenet típusa

💡 Mire használható?

• 🌧️
  Automata öntöző- és riasztórendszerek Öntözőrendszerek, esőriasztók, vízszintfigyelés és csapadékérzékeny vezérlések, smart home rendszerekhez.
• 🔧
  MCU-alapú mérés és megjelenítés Arduino, ESP, Raspberry vagy más mikrokontrollerhez kapcsolva folyadékszint vagy csapadék mennyiségének mérésére és megjelenítésére.
• 🎓
  Oktatás és kísérletezés Oktatási, tanuló és gyors hibakereső projektekhez, ahol víz vagy eső jelenlétét kell egyszerűen mérni.
• 🚨
  Árvíz- és szivárgásjelző DIY eszközök Saját építésű árvíz- vagy szivárgásjelző rendszerek alapjaként.

🛡️ Előnyök és funkciók

• Egyszerű bekötés: A modul használatához csak tápfeszültség és analóg kimenet csatlakoztatása szükséges.
• Számszerűsíthető mérés: Tényleges vízszintet vagy vízmennyiséget mér, amelyet a mikrokontroller számszerűsíthető adatként dolgozhat fel.
• Kompakt kialakítás: Kis méretének köszönhetően utólag is könnyen illeszthető meglévő rendszerekbe.
• Tartós, kis fogyasztású működés: Alacsony áramfelvétele miatt kezdők és haladók egyaránt könnyen alkalmazhatják.

⚠️ Mire kell figyelni a használat során?

• Nedvesség közvetlen érzékelése: A szenzor közvetlenül érzékeli a víz, eső, permet vagy nedvesség jelenlétét.
• Élettartam megőrzése: Az élettartamot elsősorban a rendszeres tisztítás és az oxidációmentes tárolás növeli.
• Érzékenység egységesítése: Az érzékelő érzékenységét célszerű hardveresen és szoftveresen is egységesíteni.
• AO és DO kimenet: Az analóg (AO) kimenet mikrokontroller analóg lábára, a digitális (DO) kimenet digitális lábára köthető, a digitális kimenet komparátorral kapcsol.
• Gyors jelváltozás: Vízbe mártva vagy folyadékkal érintkezve a szenzor gyors, arányos analóg feszültségjelet ad vissza.

🔌 Bekötési útmutató

🧩 Beépítési tippek

• Panelcsavaros rögzítés: A modul panelre vagy panelcsavarral könnyen rögzíthető.
• Tisztítás és tárolás: Kültéri vagy tartós telepítés esetén a rendszeres tisztítás és az oxidációmentes tárolás segíti az érzékelő élettartamának megőrzését.

❓ Gyakori kérdések (GYIK)

• Mi a különbség az analóg és digitális kimenet között ennél az eső érzékelő modulnál?
  Az AO folyamatos, a vízmennyiséggel arányos analóg feszültséget ad – ezt ADC-vel olvashatja a mikrovezérlő. A DO egy beállított küszöbnél vált, egyszerű jelzési funkcióhoz.
• Hogyan kell bekötni az eső érzékelő szenzort Arduinohoz?
  Az AO lábat egy analóg bemenetre (pl. A0), a DO lábat egy digitális bemenetre kell kötni, a VCC és GND a tápláláshoz – ezután az Arduino könyvtár nélkül is közvetlenül kiolvasható.
• Meddig tart az eső/vízérzékelő szenzor PCB élettartama?
  Az FR4 anyag korrózióálló, de rendszeres tisztítással és oxidációmentes tárolással növelhető az élettartam – tartós kültéri telepítésnél ez különösen ajánlott.
