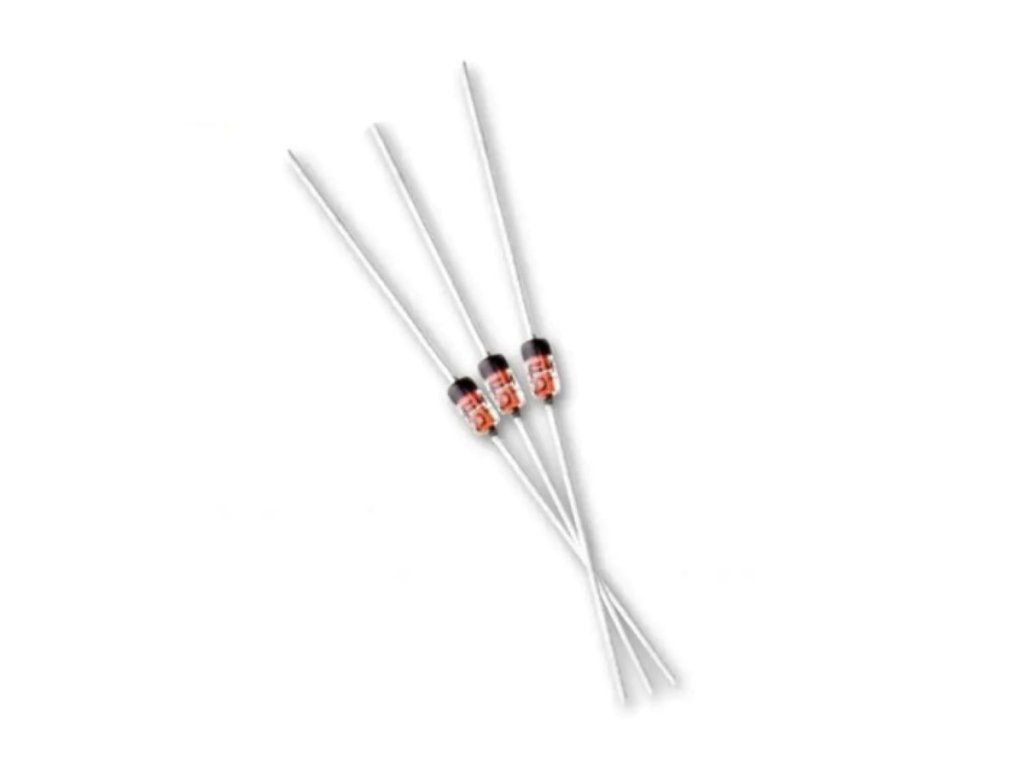

Ez az 1N4148 típusú, gyorsműködésű kapcsoló dióda kisjelű alkalmazásokra fejlesztve, univerzálisan beültethető, leggyakrabban DO-35 tokozásban. Főbb jellemzői: max. 200 mA áram, max. 75–100 V záróirányú feszültség, típikusan 1 V nyitófeszültség, rendkívül gyors kapcsolási idő (kb. 4 ns), kis kapacitás (<4 pF), nagyon alacsony szivárgóáram.

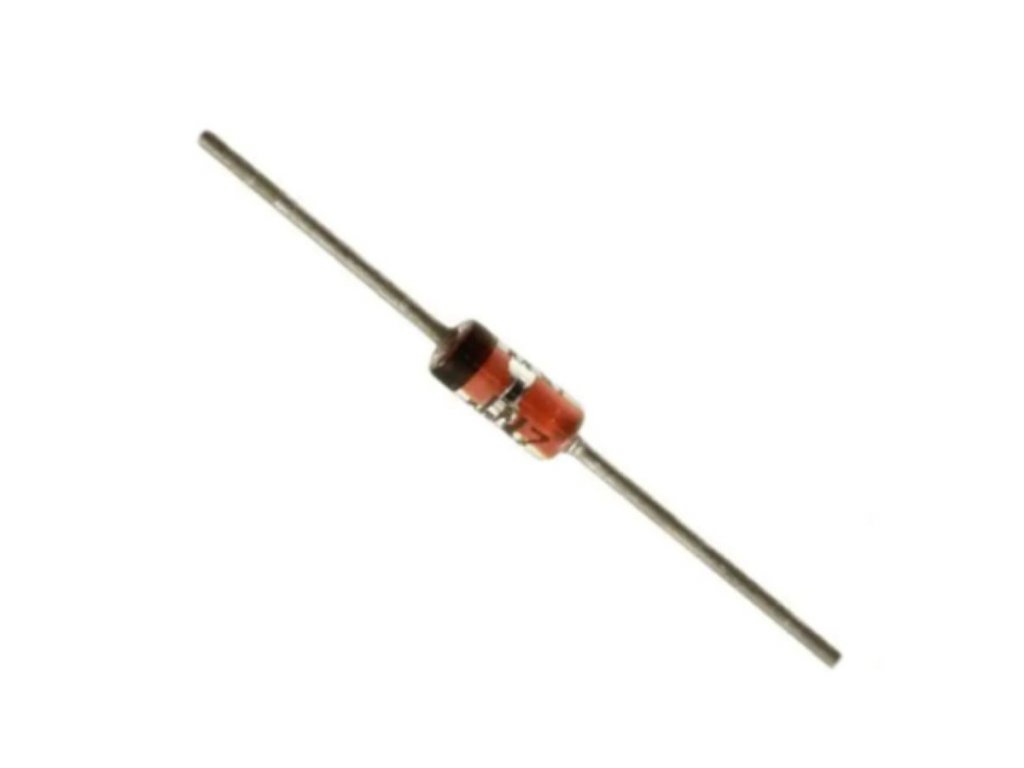

1N4148 Kapcsoló Dióda

Mire jó ez a dióda?

✅ Gyors kapcsolások, digitális áramkörök, óragenerátorok vagy CMOS/TTL logika védelme
✅ Jelátvitel, frekvenciaváltás, impulzus- vagy olyan egyenirányító feladat, ahol kis áram és nagy sebesség szükséges
✅ Puffer-, érzékelő-, számláló-, időzítő- és egyéb elektronikák kapcsoló, védő vagy elválasztó diódájaként
✅ Laborszintű, design vagy prototípus fejlesztésnél általános gyorsdiódaként, ahol fontos az alacsony kapacitás és szivárgás

Főbb jellemzők

🔹 Max. átvezethető áram: 200 mA
🔹 Max. záróirányú feszültség: 100 V
🔹 Nyitóirányú feszültség: 0,7–1 V (tipikusan 0,7 V 5 mA-nél)
🔹 Kapcsolási idő (trr): kb. 4 ns (nagyon gyors!)
🔹 Átmeneti kapacitás: max. 4 pF (kis érték, RF-re is jó)
🔹 Szivárgóáram: szobahőmérsékleten tipikusan 25 nA
🔹 Tokozás: DO-35
🔹 Üzemi hőmérséklet: széles tartomány, −65 °C…+175 °C

Előnyei

✔️ Kimagasló kapcsolási sebesség
✔️ Kis méret, szabványos beültethetőség
✔️ Alacsony veszteség, kis szivárgóáram, alacsony kapacitás
✔️ Szinte általánosan használható mindenféle vezérlési, kapcsolási elektronikához

Fontos tudnivalók

⚡ Kifejezetten kisjelű, gyors működésre optimalizált – nagy áramokra vagy erős egyenirányításra nem alkalmas
⚡ Nyitóirányban fix áramkörrel, záróirányban csak a max. feszültséghatárig használható biztonságosan
⚡ Gyors impulzusoknál is rövid, stabil válaszidő – RF/magasfrekvenciás felhasználáshoz ajánlott
⚡ Hőmérséklet-függés kicsi, ám záróirányban extrém hőnövekedésnél szivárgóáram nőhet
