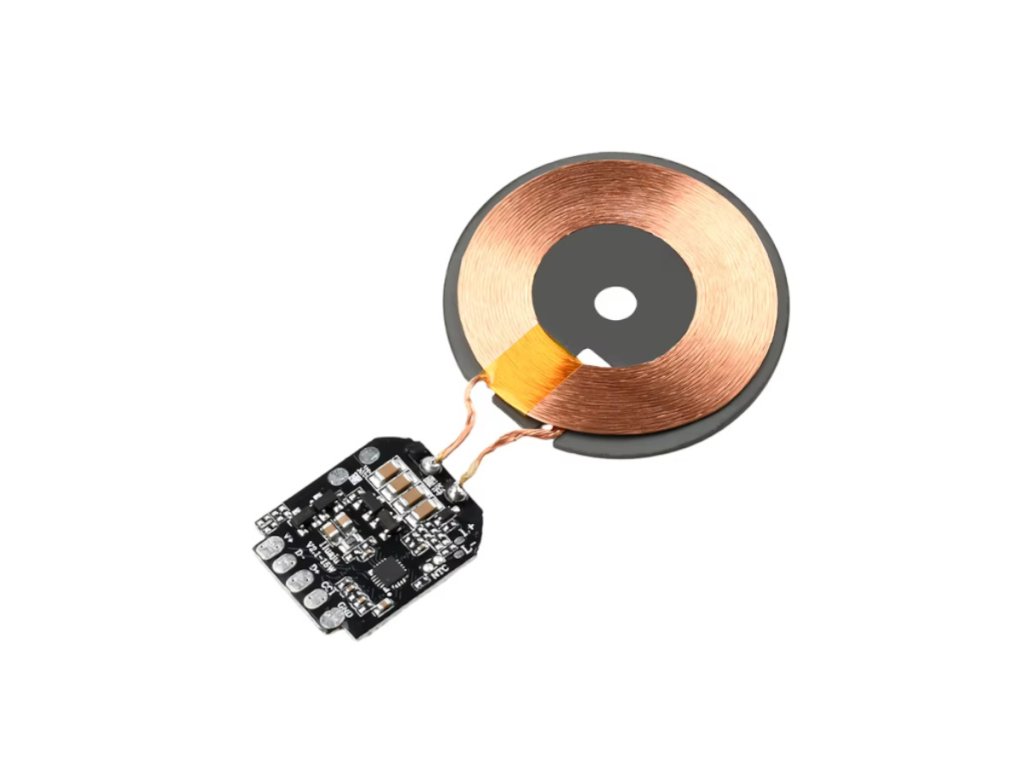

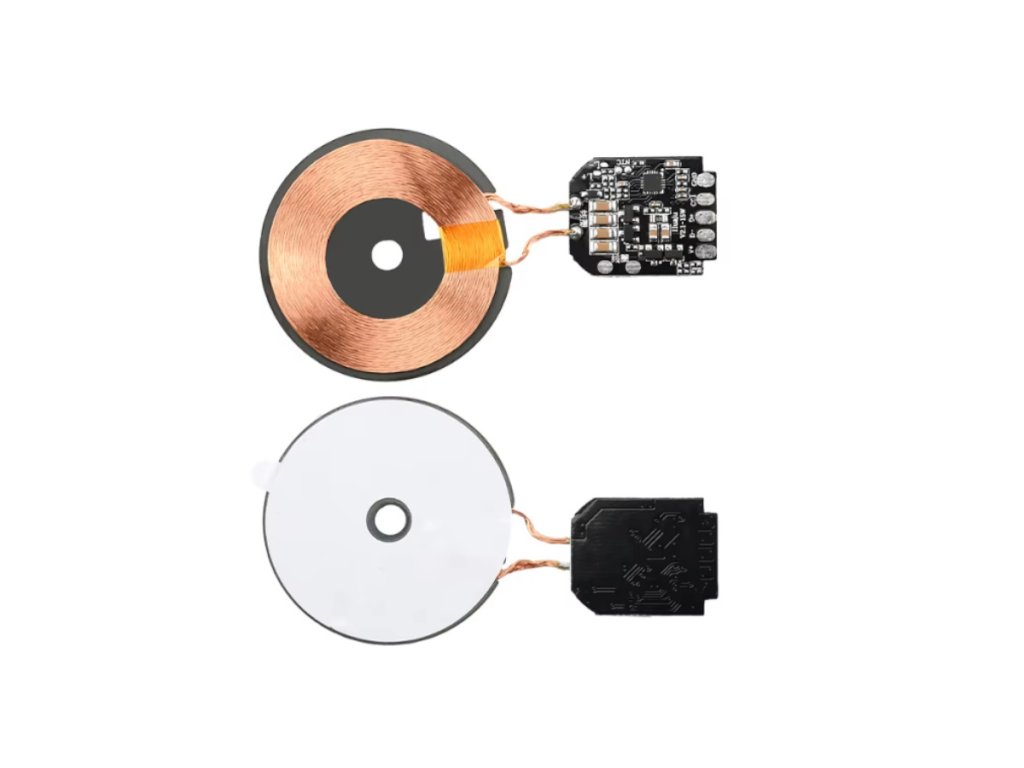

A vezeték nélküli töltő modul egy fejlett, kompakt, elektromágneses indukcióval működő sík töltőegység, amely lehetővé teszi az okostelefonok, okoseszközök, vagy egyéb Qi-kompatibilis készülékek gyors és kényelmes töltését kábelezés nélkül. A modul széles tápellátási és teljesítmény-fokozat támogatással, nagy hatásfokkal, valamint beépített intelligens biztonsági funkciókkal rendelkezik, így kiváló választás DIY projekteknél, prototípus fejlesztésnél, illetve egyedi integrált elektronikáknál.
Mire jó ez a vezeték nélküli töltő modul?
✅ Többféle teljesítménnyel támogatott gyors töltéshez:
Egyszerre tud 5W, 10W és 15W teljesítményszintű vezeték nélküli töltést biztosítani, így alkalmazkodik a különböző eszközök töltési igényeihez (pl. telefonok, TWS fülhallgatók, okosórák stb.).
✅ Hatékony, biztonságos energiaátvitelhez:
A modul kiemelkedő, ≥75%-os töltési hatásfokot biztosít (9V bemeneti feszültség mellett), így gyors és üzembiztos töltést tesz lehetővé – ugyanakkor kompakt kialakítása miatt már akár 2-4mm távolságról (spirál tengelyének pontos illesztése mellett) is működik.
✅ Intelligens védelemmel bármilyen környezetbe:
Túltöltés, túláram, alacsony feszültség és idegen fém tárgy (FOD) észlelése esetén automatikusan lekapcsol, ezzel is növelve a felhasználó és az eszközök biztonságát.
Főbb jellemzők, paraméterek
🔹 Tápellátás: DC 5V vagy 9V (QC2.0 adapter ajánlott)
🔹 Kimeneti teljesítmény: Vezeték nélküli töltés: 5W / 10W / 15W
🔹 Maximális kimeneti áram: ≤1,66A (15W-os terhelés esetén)
🔹 Vezeték nélküli töltési frekvencia: 110–205 kHz
🔹 Készenléti áram: ≤80 mA
🔹 Töltési távolság: 2–4 mm (tekercsek tengelye pontosan illeszkedve)
🔹 Oldalirányú mozgástartomány: ±10 mm a tekercs középpontjától
🔹 Működési hőmérséklet: –30°C-tól +80°C-ig
🔹 Töltési hatásfok: ≥75% (9V bemenet mellett)
🔹 Védelem:
-
túláramvédelem (2,5A felett lekapcsol)
-
alacsony feszültség-védelem (4,2V alatt lekapcsol)
-
idegenfém-érzékelés (FOD): fém tárgy észlelése esetén azonnali leállás
Előnyök
✔️ Változatos teljesítmény: minden modern okostelefonhoz alkalmas
✔️ Hatékony vezeték nélküli energiaátvitel, gyors töltés
✔️ Beépített intelligens biztonsági áramkörök
✔️ Széles működési hőmérséklettartomány – akár kültéri használatra is ideális
✔️ Könnyű integráció, egyszerű DIY beépítés, prototípusokhoz, egyedi fejlesztésekhez
Felhasználási területek
🌐 Okostelefon, fejhallgató, okosóra töltő, IoT és smart home alkalmazások
🛠️ DIY, maker, fejlesztői platformokhoz egyedi töltőmodul kialakítás
🚗 Járművek, bútorok, speciális beépítésű töltőállomásokhoz
Fontos tudnivalók
⚠️ Mindig QC2.0 vagy a kívánt teljesítményt biztosító adapterrel használd!
⚠️ A vevő és adó tekercsek tengelyének pontos illesztése kritikus a töltéshez
⚠️ A helytelen távolság vagy a tekercsek oldalirányú elmozdulása csökkenti a hatásfokot vagy megszakítja a töltést
⚠️ Alacsonyabb hőmérsékleten a töltés gyorsabb, és jobban kíméli az akkumulátort
