A 16 csatornás relé modul egy nagy kapacitású, több áramkör vezérlésére alkalmas egység, amelyet jellemzően mikrokontrolleres (Arduino, Raspberry Pi, ESP, PLC stb.) automatizálási, otthonvezérlési vagy ipari projektekhez alkalmaznak. Minden csatornához külön LED állapotjelző és nagy teljesítményű elektromechanikus relé tartozik.

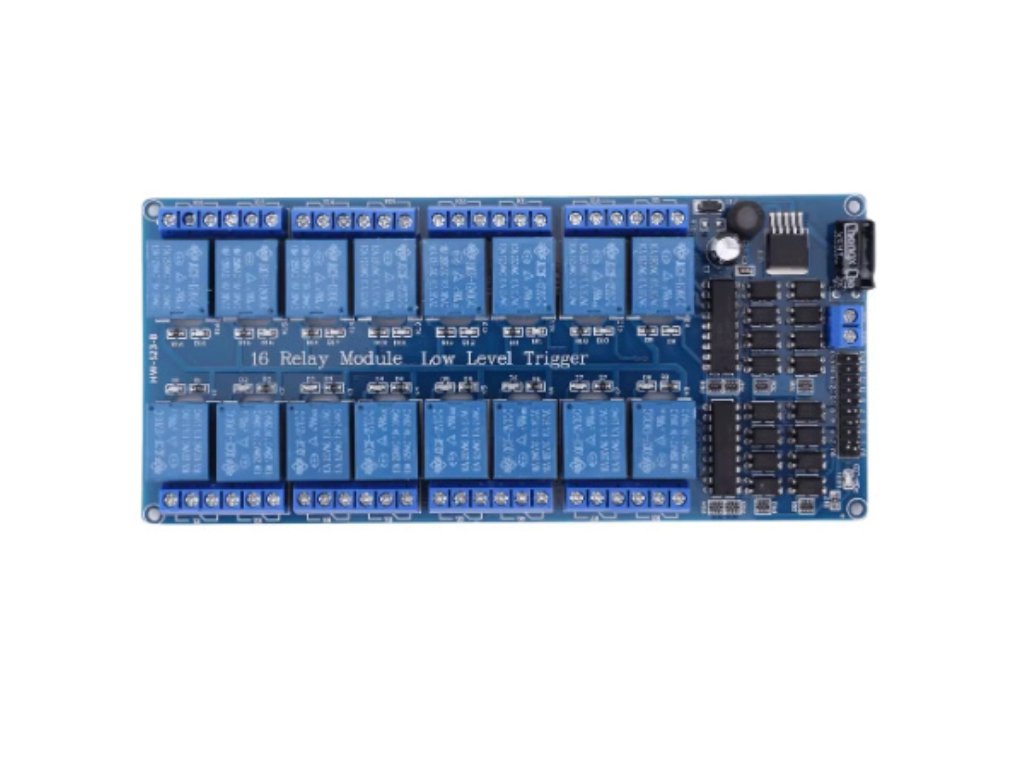

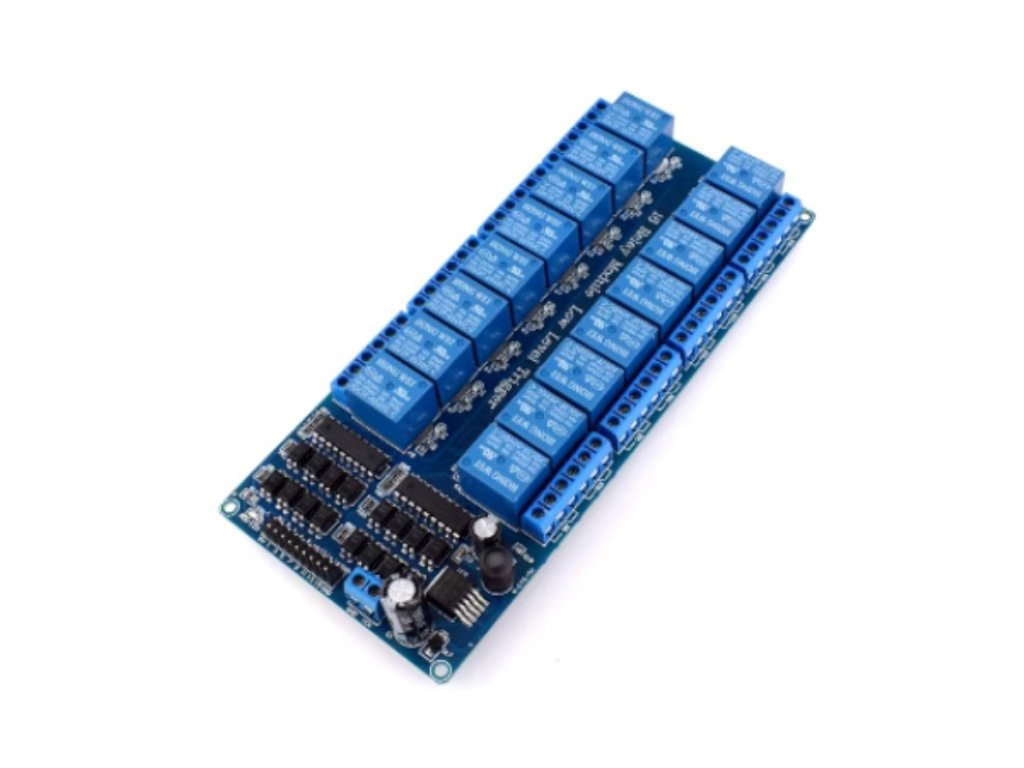

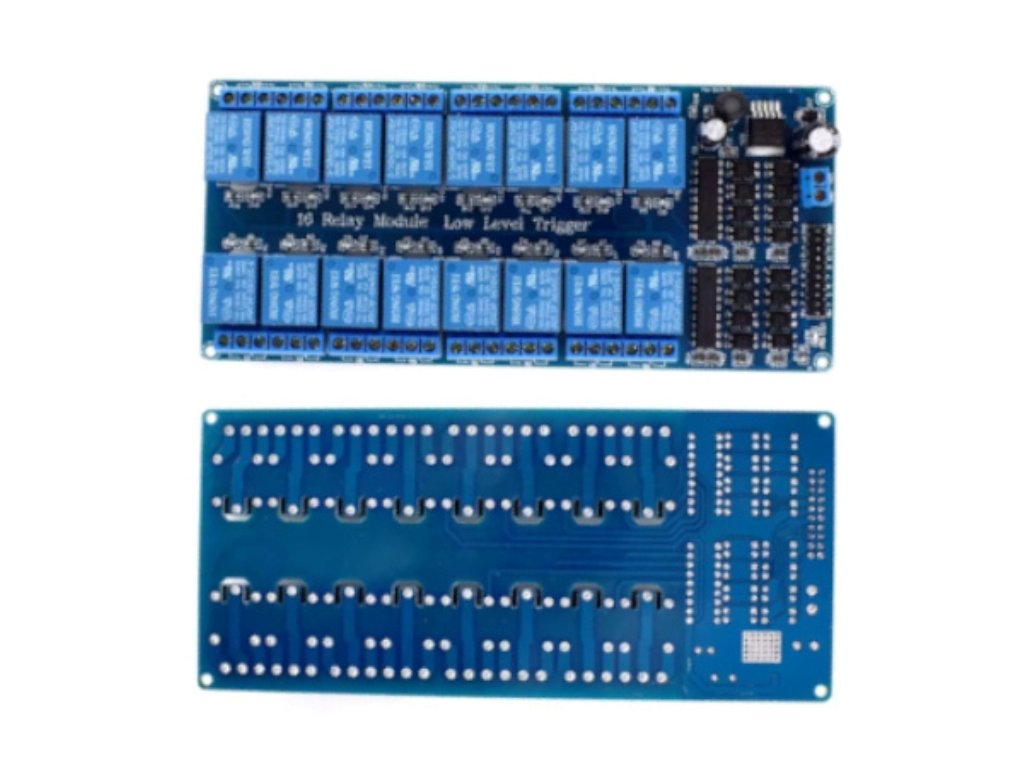

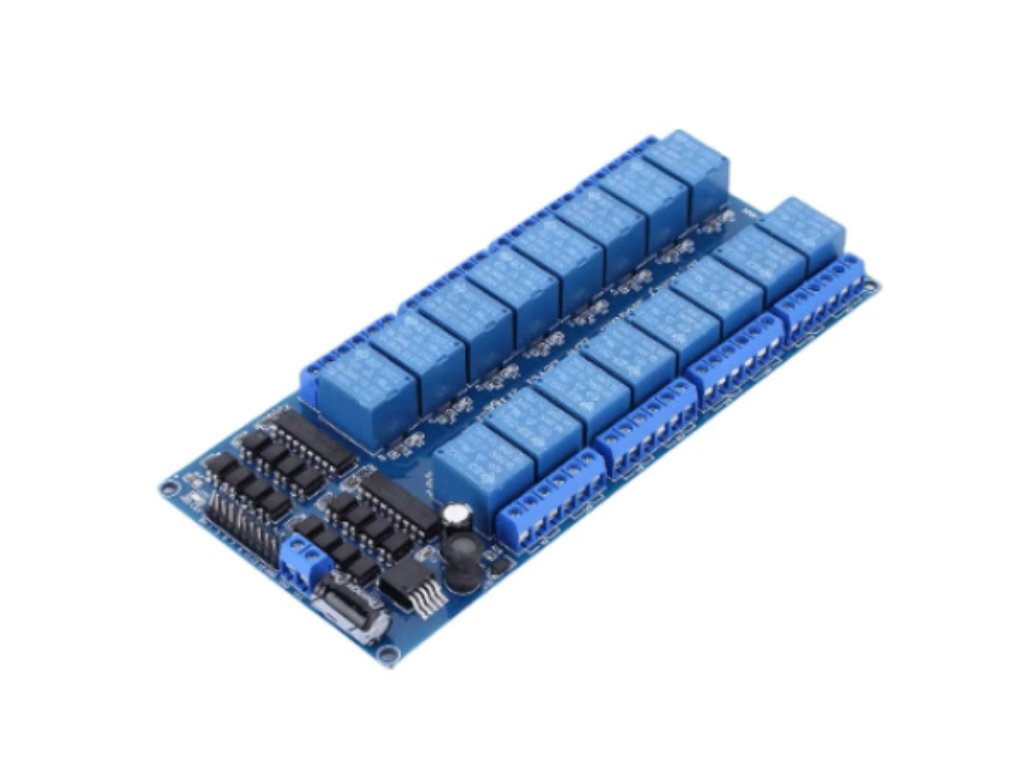

RELÉ MODUL – 16 CSATORNÁS, 12V

Mire jó ez a modul?

✅ Több eszköz, áramkör, motor vagy lámpa párhuzamos vezérlésére
Egyetlen panelen 16 külön relé, így egyszerűen valósíthatsz meg komplex kapcsolási, vezérlési, automatizálási logikát.

✅ Okosotthon, ipari automatizálás, robotika, világításvezérlés
Ideális komplex kapcsolókörökhöz, öntözőrendszerekhez, több motor, szelepek, világítótestek vezérléséhez.

✅ Prototípus, oktatás és fejlesztés
Könnyed teszter-projektekhez, ahol minél több, egymástól független 230V vagy 12/24V-os eszközt kell (ON/OFF) parancsszóra vezérelni.

Főbb jellemzők

🔹 Tápfeszültség: 12V DC
🔹 Tápáram: >200 mA (relék számától, bekapcsolási állapottól függően)
🔹 Relé(k) kapcsolási teljesítménye: 250V AC 10A, vagy 30V DC 10A (egyenként)
🔹 Csatornák száma: 16 – mindegyik önálló bemenetről vezérelhető
🔹 Állapotjelző LED: Minden relé mellé szerelt LED világít, ha a relé aktív (BE), elalszik, ha KI
🔹 Szerelhetőség: 4 db rögzítőcsavar furat a stabil panelezéshez
🔹 Mérete: 180 × 90 × 20 mm (kompakt, mégis nagy csatornaszámú modul)

Előnyei

✔️ 16 független relé – bármelyik egymástól függetlenül vezérelhető
✔️ Nagy kapcsolási terhelhetőség – akár motorokat, izzókat, radiátorokat is bátran kapcsolhatsz
✔️ Jól látható visszajelzés – hibakereséshez, monitorozáshoz egyszerű LED alapú kijelzés
✔️ Erős, ipari minőségű csavaros sorkapcsok – stabil és biztonságos huzalozás
✔️ Kompatibilis mikrokontrollerrel, nyitó/transzisztoros meghajtással

Felhasználási területek

🗄️ Okosotthon: lámpák, redőnyök, garázskapuk, aljzatok vezérlése
🤖 Robotika: motorok, szelepek, mágnesszelepek kapcsolása
🛠️ Automatizálás: ipari berendezések, öntözőrendszer, ventilátorok
📦 Tesztpad, fejlesztői labor, oktatás – komplex kapcsolási minták gyakorlása
💡 LED- és világítástechnikai installációk, színpadtechnika

Fontos tudnivalók

⚡ A relécsoport működtetéséhez külön 12V DC táp szükséges (ne a mikrokontrollerről tápláld!).
⚡ Mindig figyelj a relék max. áram- és feszültségterhelési adatára – 10A/250VAC vagy 10A/30VDC csatornánként!
⚡ AC hálózat vagy nagyobb áram kapcsolása esetén ügyelj az érintésvédelemre, szigetelésre!
⚡ A bemenetek logikai jellel (általában aktív LOW vagy HIGH, panelfüggő) – használat előtt specifikációt ellenőrizd!
⚡ Felszerelés: használj minden furatot a biztos rögzítéshez, különösen, ha gyakran kapcsolod a reléket!
