3S/4S Li-ion balanszírozós BMS védőmodul – 25A / 40A / 60A
- Típus: 3S / 4S
- Max folyamatos kisütési áram: 40A
- Töltési áram: 20A
- Töltési feszültség: 12.6V - 13.6V DC
- Túltöltési feszültség: 4,25-4,35V ± 0,05V

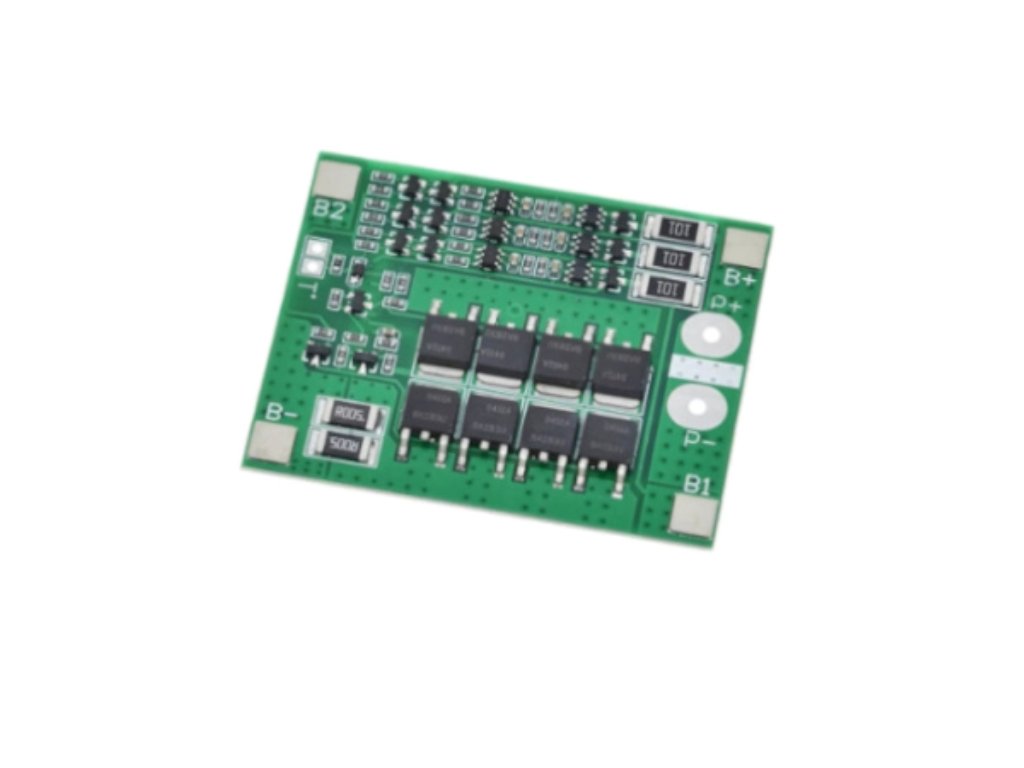

3S 25A
Pillanatnyilag nem elérhető
| 819/3S25A
945 Ft
744 Ft
ÁFA nélkül

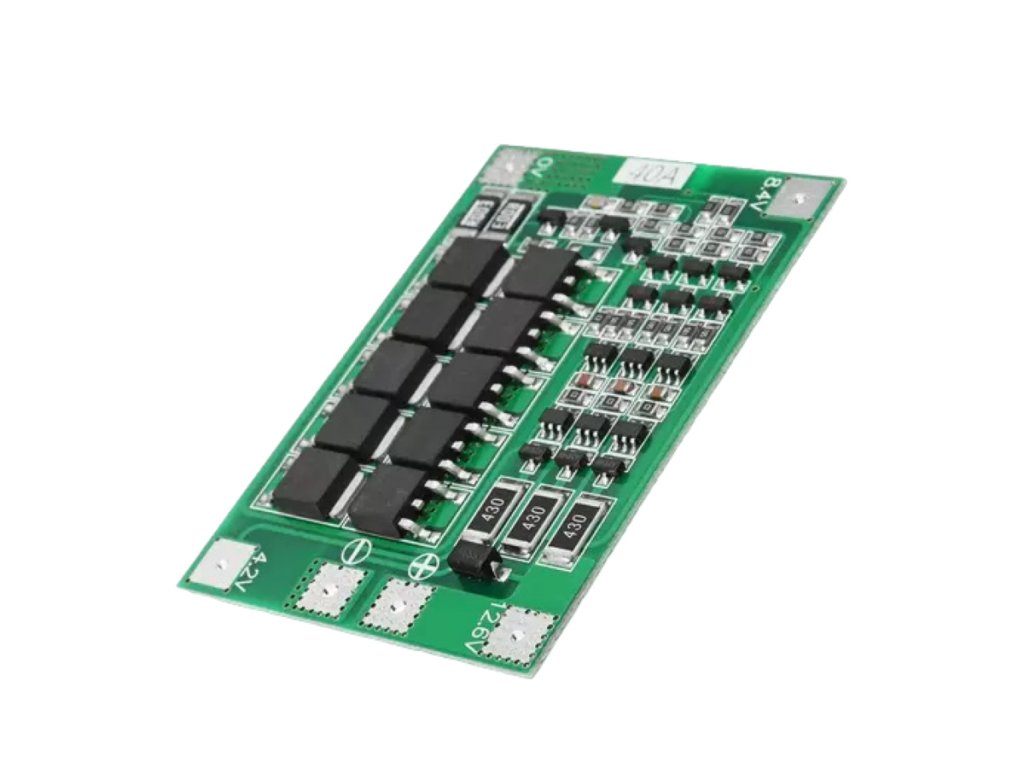

3S 40A
Raktáron
(47 db)
| 819/3S
990 Ft
780 Ft
ÁFA nélkül

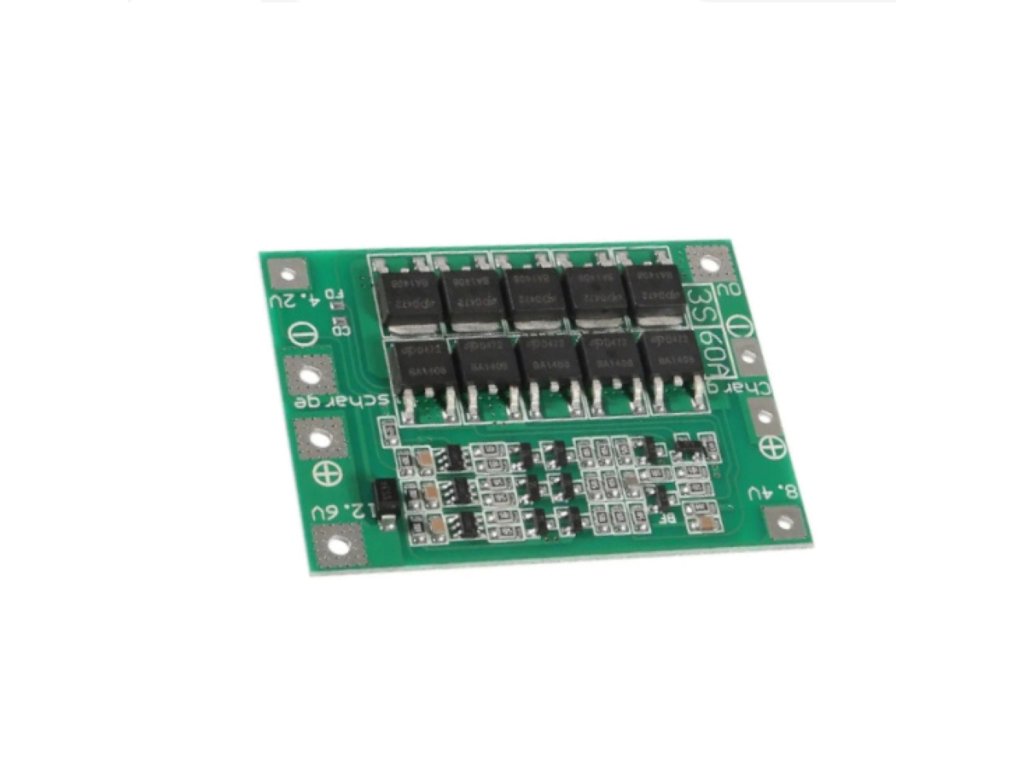

3S 60A
Pillanatnyilag nem elérhető
| 819/3S60A
990 Ft
780 Ft
ÁFA nélkül

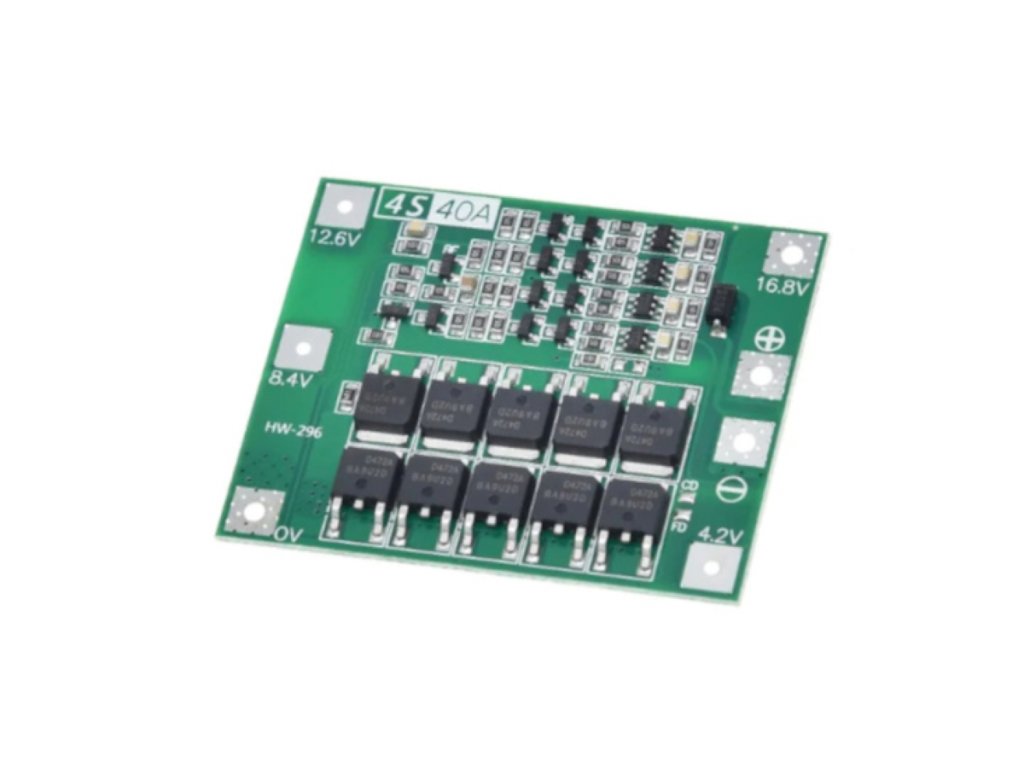

4S 40A
Raktáron
(33 db)
| 819/4S
990 Ft
780 Ft
ÁFA nélkül
3S/4S Li-ion balanszírozós BMS védőmodul – 25A / 40A / 60A
3S/4S Li-ion balanszírozós BMS akkumulátorvédő modul 25A, 40A és 60A változatban. Védi a soros kötésű cellacsoportokat túltöltés, mélykisülés, túláram és rövidzárlat ellen. Passzív cellakiegyenlítés töltés közben, alkalmas 18650 vagy 21700 cellákból épített DIY akkupakkokhoz.
💡 Miért érdemes ezt a terméket választani?
- 🛡️ Teljes körű cellavédelem Túltöltés, mélykisülés, túláram és rövidzárlat elleni védelem.
- ⚖️ Passzív balanszírozás Segít csökkenteni a cellák közötti feszültségeltérést töltés közben.
- 🔋 3S és 4S kivitel 3 vagy 4 sorba kötött cellához választható.
- ⚡ Választható áramerősség 25A, 40A és 60A változat különböző terhelési igényekhez.
📊 Műszaki adatok
| Termék típusa | 3S/4S Li-ion balanszírozós BMS védőmodul |
|---|---|
| Elérhető változatok | 3S 25A, 3S 40A, 3S 60A, 4S 40A |
| Akkumulátorkémia | Li-ion / LiPo, például 18650 vagy 21700 cellák |
| 3S névleges feszültség | 11,1V |
| 3S teljesen feltöltött feszültség | 12,6V |
| 4S névleges feszültség | 14,8V |
| 4S teljesen feltöltött feszültség | 16,8V |
| Ajánlott töltő 3S-hez | 12,6V-os Li-ion / LiPo CC/CV töltő |
| Ajánlott töltő 4S-hez | 16,8V-os Li-ion / LiPo CC/CV töltő |
| Kisütési áram | változattól függően 25A / 40A / 60A |
| Túltöltés-védelem | jellemzően kb. 4,25–4,35V cellánként |
| Mélykisülés-védelem | jellemzően kb. 2,3–3,0V cellánként, panelváltozattól függően |
| Rövidzárlat-védelem | igen, hiba esetén a panel lekapcsolhatja a kimenetet |
| Balanszírozás | passzív cellakiegyenlítés töltés közben |
| Méret | változattól függően, gyakori kivitel kb. 56 × 45 mm |
🔍 A legfontosabb paraméterek
- 11,1V3S névleges
- 14,8V4S névleges
- 25/40/60AKisütési áram
- 56×45 mmMéret
💡 Mire használható?

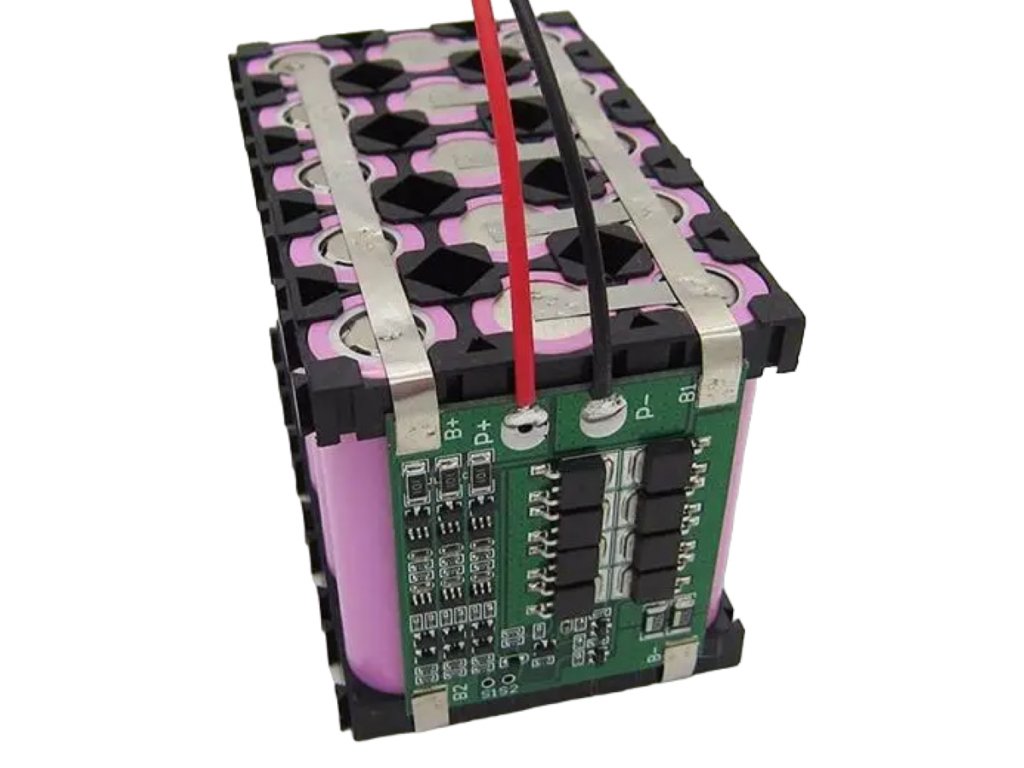

- 3S/4S 18650 akkupakkok védelme Cellák biztonsága túltöltés és mélykisülés ellen.
- Szerszámakku javítás Saját akkumulátorpakk építése és felújítása.
- LED világítás, mobil tápegység Hordozható elektronikai eszközök energiaellátása.
- Robotika, modellépítés Műhelyprojektekhez és kisebb motoros rendszerekhez.
🛡️ Előnyök és funkciók
- Többféle változat: 3S és 4S akkumulátorpakkhoz is választható.
- Átfogó védelem: Túltöltés, mélykisülés, túláram és rövidzárlat ellen.
- Passzív balanszírozás: Segít csökkenteni a cellák közötti feszültségeltérést.
- DIY-barát kivitel: Kompakt panel, könnyen beépíthető javítási projektekhez.
⚠️ Mire kell figyelni a használat során?
- Cellaszám egyezés: Nem univerzális panel, mindig a megfelelő cellaszámú változatot válaszd, 3S csak 3, 4S csak 4 soros cellához.
- Nem töltőmodul: A BMS nem akkumulátortöltő, 3S pakkhoz 12,6V-os, 4S pakkhoz 16,8V-os CC/CV töltő szükséges.
- Megfelelő méretezés: A megadott áramértékek csak jó minőségű cellák, vastag vezetékek és megfelelő hőelvezetés mellett érvényesek.
- Balanszírozás korlátai: A passzív kiegyenlítés kis áramú, nem javítja ki a hibás vagy erősen eltérő állapotú cellákat.
- Nem LiFePO4-hez való: A modulok 3,6–3,7V névleges Li-ion / LiPo cellákhoz készültek, nem 3,2V névleges LiFePO4 cellákhoz.
- Bekötési sorrend: A cellapontokat mindig a panelen jelölt sorrendben kell csatlakoztatni, hibás sorrend azonnali károsodást okozhat.
- Áramfelvétel ellenőrzése: Nagyobb motor, e-bike vagy inverter esetén előzetes árammérés szükséges, mert az indítási áram meghaladhatja a BMS határértékét.
🔌 Bekötési útmutató
| Csatlakozási pont | Funkció |
|---|---|
| B+ / B− | A cellasor pozitív és negatív végpontja |
| Cellacsoport pontok | Az egyes cellák közötti balanszírozó csatlakozás |
| P+ / P− | Töltés és terhelés csatlakoztatása |
❓ Gyakori kérdések (GYIK)
- Mi a különbség a 25A, 40A és 60A BMS változatok között?A számok a maximális folyamatos kisütési áramot jelzik, nagyobb áramnál vastagabb vezetékezés és jobb hűtés szükséges.
- Melyik BMS változat használható 4 soros cellához?A 4S 40A jelölésű változat 4 db sorba kötött cellához készült, 14,8V névleges és 16,8V teljesen feltöltött feszültséggel.
- Milyen töltőt kell használni a 3S BMS-hez?3S pakkhoz 12,6V-os, CC/CV jellegű Li-ion vagy LiPo töltőt kell alkalmazni.
